一、 項目背景與挑戰

在汽車發動機制造過程中，為實現精準的質量追溯和生命周期管理，為每個活塞頂部激光刻印唯一的序列號（或二維碼、DataMatrix碼）已成為行業標準。然而，活塞作為發動機的核心運動部件，其工作環境極其惡劣，對打標和后續的讀碼追溯提出了嚴峻挑戰：

1. 高溫環境： 活塞在發動機運行時長期處于數百攝氏度的高溫環境下，普通油墨或淺層標記會因高溫而氧化、脫落或變得模糊不清。

2. 油污與清潔劑： 活塞在裝配線和后續使用中會接觸機油、潤滑脂、清洗劑等化學物質，標記必須能抵抗腐蝕和污染。

3. 高反光表面： 活塞頂部通常為鋁合金材質，經過機加工后表面光潔度高，對打標和視覺識別的光源設計提出了高要求，極易產生反光干擾。

4. 空間限制與動態打標： 生產線節拍快，需要在狹小的空間內實現快速、精準的定位、打標和驗證，且序列號需為動態可變信息。

5. 永久性與可讀性： 標記必須是永久性的，確保在整個活塞生命周期內（包括維修、報廢階段）清晰可讀。

二、 解決方案概述

本方案提供一套集成了高功率光纖激光打標系統、耐環境工業視覺系統以及專用圖像處理算法的自動化解決方案。該系統能夠在發動機裝配線的指定工位，自動完成對活塞頂部的序列號打標，并立即進行視覺識別與驗證，確保100%的可讀性和準確性，完全適應高溫、油污的生產環境。

三、 核心系統構成與關鍵技術

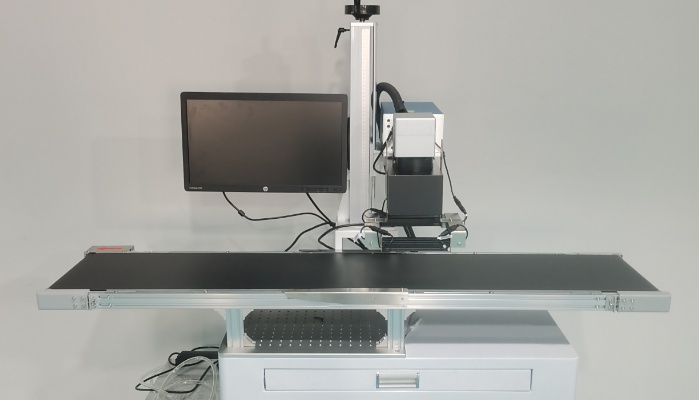

1. 激光打標單元

激光器選型： 采用20W-30W脈沖光纖激光器。光纖激光具有電光轉換效率高、光束質量好、體積小巧、免維護等優點。其“冷加工”特性適合在金屬表面進行精細刻印，通過控制激光參數（功率、速度、頻率），可在鋁合金活塞頂部產生對比度高、邊緣清晰的“深雕”或“淺雕”標記，標記深度通常為20-50微米，足以耐受高溫氧化和物理磨損。

打標頭與場鏡： 選用高質量的打標頭和適合小范圍精細打標的場鏡，確保打標精度達到0.05mm以上，滿足微小字符和二維碼的刻印需求。

集成與控制： 激光打標系統通過工業以太網（如Profinet、Ethernet/IP）或標準IO與上位PLC集成，接收來自MES（制造執行系統）的序列號信息，實現動態打標。

2. 機器視覺識別單元

這是確保在惡劣環境下可靠讀碼的關鍵。

工業相機： 選用高分辨率（500萬像素以上）的全局快門黑白相機。黑白相機對對比度更敏感，能更好地捕捉激光打標產生的凹凸形貌。

工業鏡頭： 使用遠心鏡頭或高質量定焦鏡頭，以減少透視誤差，確保圖像邊緣和中心的一致性，提高讀碼穩定性。

專用照明系統： 這是克服活塞頂部高反光挑戰的核心。采用低角度環形光或同軸光。

低角度環形光： 從側面照射，使激光標記的凹槽產生陰影，形成明暗對比，而平坦的基體表面反射的光線不進入鏡頭，從而極大抑制反光，凸顯標記。

同軸光： 光線通過分光鏡與相機光路平行，特別適合檢測光滑表面的劃痕或凹凸，能均勻地照亮標記，減少鏡面反射干擾。

防護措施： 相機、鏡頭和光源均需安裝在IP67等級的防護罩內，防止油污、水汽和粉塵的侵入。鏡頭前加裝耐磨的防護玻璃。

3. 圖像處理與讀碼軟件

魯棒性算法： 視覺軟件（如Cognex VisionPro, Halcon或國產優秀軟件）內置強大的圖像預處理工具（如濾波、形態學操作）和先進的讀碼算法（如Cognex Hotbars II, DPM讀碼算法）。這些算法專門用于處理因高溫、油污輕微殘留導致的標記對比度下降、模糊等狀況，確保極高的首讀率和識別率。

自動校驗與反饋： 打標完成后，視覺系統立即觸發拍照，進行OCR（字符識別）或條碼讀取。系統將讀取到的信息與MES下發的序列號進行比對：

成功： 信號反饋給PLC，活塞流入下一工序。

失敗/無法識別： 系統報警，并可根據預設策略進行重試（如重新清潔、調整光源后再次拍照）或?qū)⒃摴ぜ蕹鲋练敌拚尽?/p>

4. 機械結構與環境適應性設計

整個打標工位采用封閉或半封閉設計，配備抽風除塵裝置，及時吸走打標產生的金屬煙塵，保護光學元件和凈化工作環境。

設備結構堅固，能抵抗生產線振動。

四、 工作流程

1. 上料定位： 活塞由傳送帶或機器人運至打標工位，精確定位夾具將其固定。

2. 信息接收： 上位PLC從MES系統獲取該活塞的唯一序列號，并下發至激光打標系統。

3. 激光打標： 激光器根據預設參數，在活塞頂部刻印序列號/二維碼。

4. 視覺識別： 打標完成瞬間，視覺系統觸發拍照，采集標記圖像。

5. 圖像處理與校驗： 視覺軟件對圖像進行處理、識別，并將結果與原始信息比對。

6. 結果反饋： 將校驗結果（OK/NG）發送給PLC。OK件放行，NG件報警處理。

7. 數據上傳： 將打標成功的信息（活塞SN、時間、工位號等）上傳至MES數據庫，完成數據綁定。

五、 方案總結

本方案通過耐用的激光打標技術、針對性的光學設計和智能的圖像處理算法三位一體，有效解決了活塞在高溫油污環境下永久性標識與可靠識別的行業難題。它不僅保證了產品質量追溯的完整性和可靠性，還實現了生產過程的自動化與智能化，大大提升了生產效率和質量管理水平，是現代化發動機智能制造生產線中不可或缺的關鍵環節。
