一、 項目背景與需求分析

在高端半導體制造領域，晶圓盒（FOUP, Front Opening Unified Pod）作為承載硅片在生產線中傳輸?shù)暮诵妮d具，其身份的唯一性與可追溯性至關重要。傳統的標簽或機械打標方式存在脫落、污染、精度不足等風險，無法滿足先進制程（如7nm, 5nm及以下）對潔凈度和精度的嚴苛要求。因此，開發一套集成了機器視覺與先進打標技術的自動化系統，實現晶圓盒身份的零污染、高精度、永久性標刻，成為提升生產智能化與良率控制的關鍵環節。

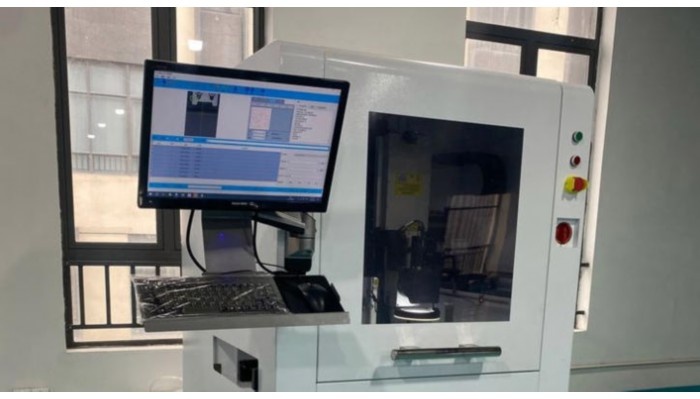

本方案旨在設計并集成一套完整的視覺打標系統，確保在晶圓盒的指定位置（通常為頂部或側面特定區域）精準、清晰地刻印唯一的二維碼或Data Matrix碼，同時絕對杜絕任何可能對晶圓造成污染的物理接觸或顆粒產生。

二、 系統集成方案核心構成

該系統主要由四大模塊集成：視覺定位模塊、激光打標模塊、運動控制模塊、以及中央集成控制與數據管理軟件。

1. 視覺定位模塊：實現精準對標

高分辨率工業相機： 選用高分辨率、低噪聲的CCD或CMOS相機，確保能清晰捕捉晶圓盒上的預設特征點或基準標記（Fiducial Mark）。

精密光源系統： 采用可編程的環形光或同軸光，消除反光、陰影干擾，凸顯標刻區域的輪廓與特征，為圖像處理提供最佳對比度。

核心算法： 集成先進的機器視覺算法，包括圖像預處理、特征提取、模板匹配和坐標變換。系統首先拍攝晶圓盒的實際位置，通過算法計算出其與理論位置的偏差（X, Y, Z, θ），并將此偏差值實時補償給打標模塊。

2. 激光打標模塊：實現零污染精準標刻

冷加工激光器（優選）： 為實現“零污染”，首選紫外激光器或超快脈沖激光器（如皮秒、飛秒激光）。這類激光屬于“冷加工”，通過光化學作用或極短脈沖瞬間氣化材料，幾乎不產生熱影響區（HAZ），避免了熔融濺射、煙塵和氧化，從根本上杜絕了顆粒污染。

高精度振鏡系統： 采用高性能的掃描振鏡與平場聚焦鏡，確保激光光束能以微米級的精度進行高速、復雜的軌跡運動，從而刻印出高對比度、邊緣清晰的二維碼。

3. 運動控制模塊：實現自動化上下料

精密伺服模組： 集成高精度的直線電機或伺服絲杠模組，負責將晶圓盒從傳送帶精準搬運至打標工位，并在打標完成后送出。確保定位重復精度在±10μm以內。

定制化夾具： 設計非接觸或軟接觸的專用夾具，牢固夾持晶圓盒的同時，避免對其表面造成任何劃傷或污染。

4. 中央集成控制與數據管理軟件

系統總控： 作為系統大腦，協調視覺定位、激光打標、運動控制三大硬件的時序與邏輯動作，實現全自動化流水線作業。

MES/ERP集成接口： 與工廠的制造執行系統（MES）或企業資源計劃系統（ERP）無縫對接，自動獲取待打標晶圓盒的唯一ID信息，并可將打標結果（成功/失敗、時間戳、圖像）回傳數據庫，形成完整的追溯鏈條。

人機界面（HMI）： 提供友好的操作界面，用于參數設置（如激光功率、速度、頻率）、狀態監控、配方管理和報表生成。

三、 工作流程

1. 上料與定位： 晶圓盒由傳送帶送入工位，運動控制模塊將其精確定位。

2. 視覺識別與坐標補償： 視覺系統拍照，識別基準點，計算位置偏差，生成補償數據。

3. 激光標刻： 控制軟件將待刻印的二維碼數據與視覺補償數據結合，驅動激光振鏡在晶圓盒指定區域進行標刻。整個過程在毫秒級內完成。

4. 讀碼驗證（可選）： 標刻完成后，可使用同一視覺系統或額外配置的讀碼器對刻印的二維碼進行讀取驗證，確保其可讀性和準確性。

5. 下料與數據上傳： 驗證通過后，運動模塊將晶圓盒送出工位，同時將打標成功的信息上傳至MES系統。

四、 方案核心優勢

絕對零污染： 非接觸式的冷激光加工，無工具磨損，無顆粒物產生，完全符合Class 1潔凈室標準。

超高精度： 視覺定位與激光聚焦技術的結合，確保標刻位置精度優于±25μm，碼點精細，首次讀取率高。

永久性與可靠性： 激光標刻直接改變材料表面性質，標識永久耐磨、耐化學腐蝕，生命周期內無需維護。

全自動化與可追溯： 無縫集成到智能制造流程中，減少人工干預，提升效率，并實現從晶圓盒到單片晶圓的全程數據追溯。

高靈活性： 通過軟件可輕松變更標刻內容、格式和位置，適應不同型號的晶圓盒和編碼規則。

五、 總結

本集成方案通過將尖端機器視覺、冷激光技術、精密運動控制與信息化軟件深度融合，為半導體制造業提供了一套徹底解決晶圓盒身份認證難題的完美方案。它不僅實現了“零污染”和“精準標刻”的核心目標，更作為智能制造的關鍵一環，為提升芯片生產的良率、效率和可靠性奠定了堅實基礎。
